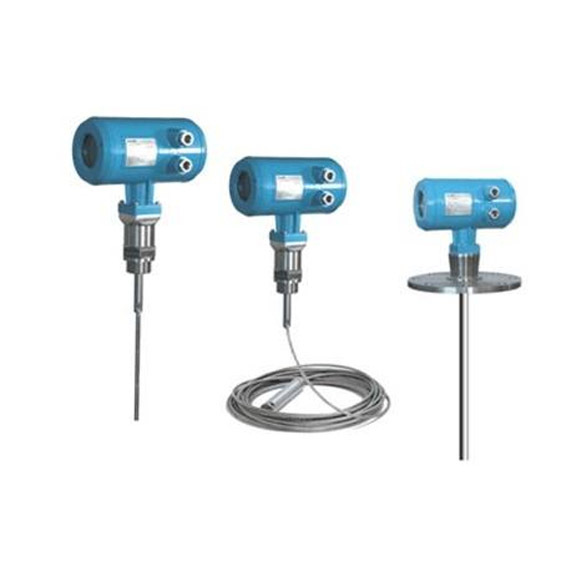

导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
导波雷达原理
输入 反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比： D=C×T/2， 其中C为光速， 因空罐的距离E已知，则物位L为： L=E-D。 输出 通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

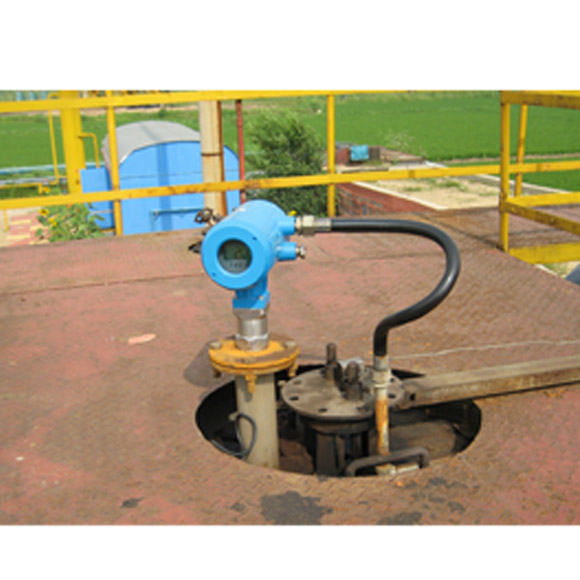

现场案例

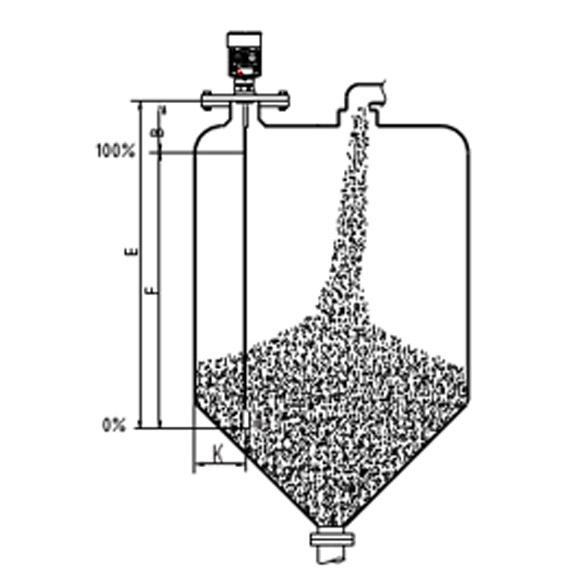

1. 顶部盲区是指物料最高料面与测量参考点之间的最小距离。
2. 底部盲区是指缆绳最底部附近无法精确测量的一段距离。
3. 顶部盲区和底部盲区之间是有效测量距离。
注意：
导波雷达物位计只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物位的可靠测量。
技术规格
精度 液体：量程小于15m时，±5mm；
量程大于15时，测量值5mm±0.05%
法兰温度 -30～200℃/-30～150℃
输出 4～20mA/HART
